【反射率】

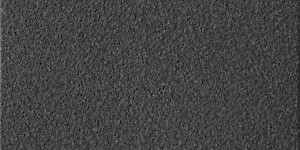

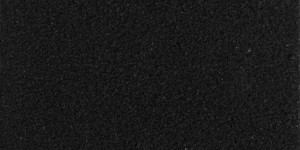

反射率：94%・80%・50%・18%・10%・5%
【カスタム対応】
パーマフレクトは、標準以外のサイズも対応いたします。またカスタム基材へのコーティングが可能で、立体的形状のターゲットを検知するLiDAR評価用の場合、ターゲット形状を模した基材を３Dプリンターで製造しコーティングを施します。
近年は車載LiDARの試験用ターゲットの需要が多く、LiDARやToFカメラの人検知用ターゲットとしてマネキン型基材へのパーマフレクトコーティング実績がございます。
量産用OEMも対応いたします。
LiDARテスト用大型標準反射板
パーマフレクトターゲット

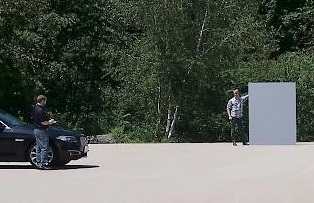

パーマフレクトターゲットは、軽量化・大型化を実現した標準拡散板です。LiDARテスト用に開発され、熱的安定性、優れたUV耐性、耐水性、対候性を備えているため、長期間にわたり屋外でのオンサイトキャリブレーションにご使用いただけます。
パーマフレクトは用途・予算に応じてRigidモデル・LiDARモデル・Commercialモデルの3種類に展開されています。
▶性能比較表
反射率校正、オンサイトキャリブレーション、大型ターゲット、大型パネル、レンジテスト、LiDAR、均一、拡散反射、ダイナミックレンジ
【特徴】
■ 耐久性に優れた拡散反射板
■屋外や水中、高湿度の環境下で使用可能

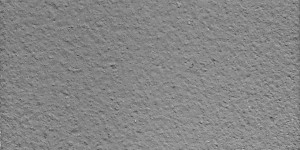

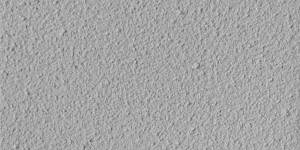

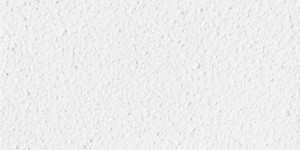

■表面の細かい凹凸で拡散光を再現
■軽量で持ち運びや設置が容易に行える
■水洗浄可能
■50cm 以上のサイズはスペクトラロンより安価
【アプリケーション】
■LiDAR の校正 ( ターゲット材 )
■光センサー校正用基準板
■車載用カメラの校正
■人感センサーの測定ターゲット ( マネキン )
■カメラ搭載ドローンなどの On-Site キャリブレーション
■地表物質スペクトル特性の観測
■医療器具の校正
バリエーション
Rigidモデル・LiDARモデル・Commercialモデルのラインナップをベースに、用途・予算に応じたパーマフレクトをご提案します。

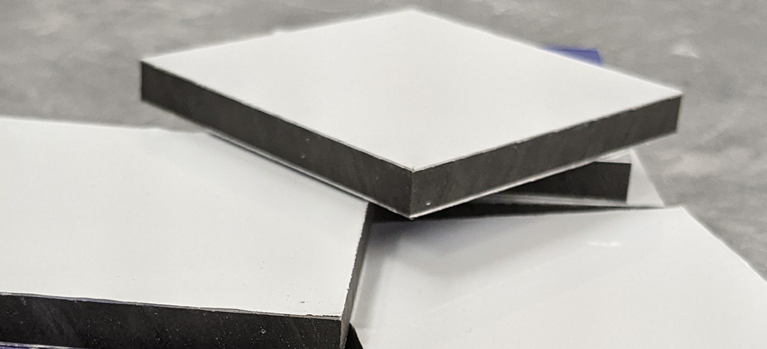

Rigidモデル
コストパフォーマンスを追求したエントリーモデル
【ベース基材】
アルミで挟まれたポリマー
厚さ：6 mm
【サイズ・重量】
・0.5 m x 0.5 m、2 kg
・1.0 m x 1.0 m、8 kg
【校正データ】
① シングルポイント分光反射率データ(350 – 240 nm, 50 nm間隔)
または
②・分光反射率平均データ(350 – 2400 nm, 50 nm 間隔)
・均一度マッピングデータ@905 nm
▶Rigidモデル データシート
LiDARモデル
LiDAR波長の感度テストに特化したモデル
【ベース基材】
アルミハニカム構造
厚さ：18.5 mm
【サイズ・重量】
・0.5 m x 0.5 m、2 kg
・1.0 m x 1.0 m、8 kg
・1.5 m x 1.5 m、18 kg
・1.2 m x 2.4 m、23 kg
【校正データ】
・850 nm, 905 nm, 1550 nmの反射率平均データ
・850 nm, 905 nm, 1550 nmのマッピングデータ
▶LiDARモデル データシート
Commercialモデル
航空画像システムによる地上検証データやベースラインのオンライトキャリブレーション向けモデル
【ベース基材】
アルミハニカム構
厚さ：18.5 mm
【サイズ・重量】
・0.5 m x 0.5 m、2 kg
・1.0 m x 1.0 m、8 kg
・1.5 m x 1.5 m、18 kg
・1.2 m x 2.4 m、23 kg
【校正データ】
・分光反射率平均データ(350 – 2400 nm, 50 nm 間隔)
・均一度マッピングデータ@905 nm
▶Commercialモデル データシート

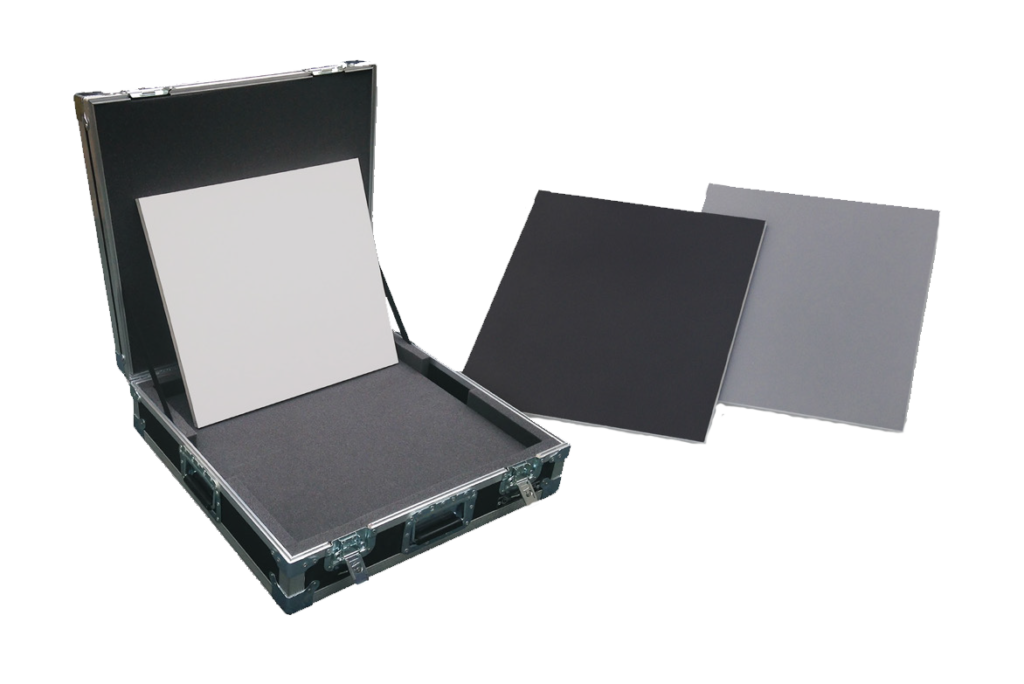

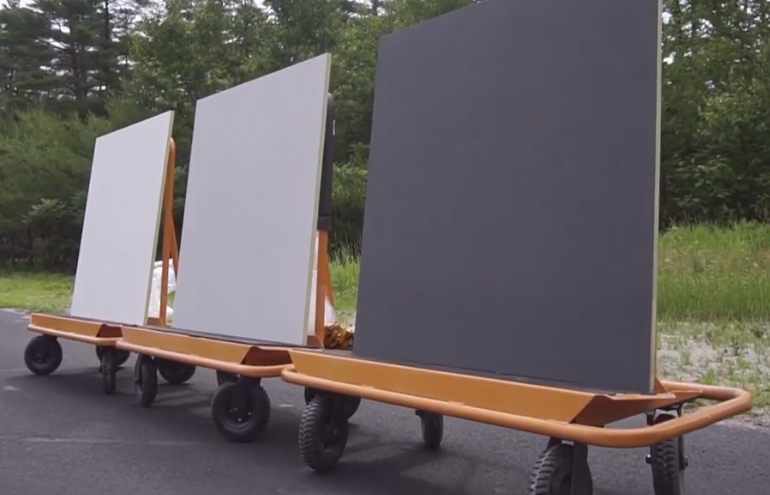

パーマフレクト大型反射板セット
LiDAR評価に適した3種類の反射率で構成された反射板キットです。
反射率はホワイト・グレー・ブラックの3種(80%・50%・10%)で、LiDARシステムのダイナミックレンジやToF距離画像カメラの校正に最適です。
【特徴】
■ LiDAR用レーザー波長(850 nm・905 nm・1550 nm)に適した波長
■反射率の組み合わせは、94%・80%・50%・18%・10%・5%から3種類を選択いただくことも可能です
■サイズ：0.5 m・1.0 ｍ・1.5 ｍ角から選択
【アプリケーション】
■LiDARシステムのダイナミックレンジや距離感度校正
■ToF距離画像カメラの校正
【校正データ】
・分光反射率平均データ(350 – 2400 nm, 50 nm 間隔)
・均一度マッピングデータ@905 nm
詳細ページ
データシート
